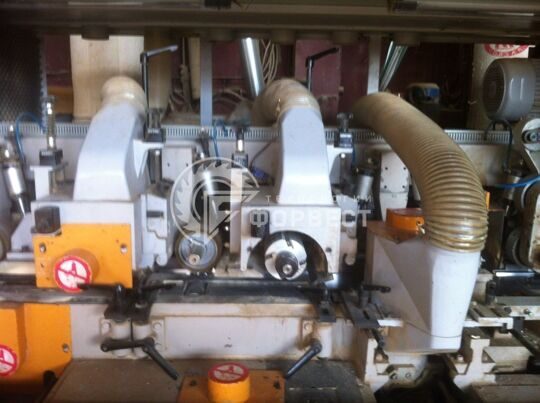

Общее описание четырехстороннего станка QUADRO NS-623

  • Год выпуска 2012
  • Состояние отличное.
  • Производитель: QUADRO (Тайвань)
  • Доставка в любой город России, Беларуси, Казахстана.
  • Монтаж и наладка станков на Вашем производстве.

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.

Профильные работы могут выполняться боковыми, верхними и нижними шпинделями.

Область применения:

Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.

Фрезы и расходники (в комплекте со станком)

  1. ПФ-01-3ф40 комп-т фрез для обраб. боковых кромок наружн обшивки ( блок-хаус) (ф 125;ф 140; ф 180) -1шт.
  2. ПФ-01-2ф40 фреза для обраб. верхнего профиля наружней обшивки ( блок- хаус) ( ф 125; ф140) - 1 шт.
  3. ПФ-05/02-01.160 комплект фрез для производства строительного бруса ф160/40,в=40мм z=5 - 1 шт.
  4. 60.230.4.125.01.40 дюралевый барабан для четырехстор.станков ф125/40 В=230 мм (4-х нож)- 2 шт.
  5. 13.230.4.125.00.0.1.40 фреза " шейпер" D нар./ Dпос.=125-40 мм h=230 мм z 4( 76 ножей) - 1 шт.
  6. ПФ-с8/40 фреза сборная с быстросменными ножами из Х6ВФ(8 проф.) под наличник d нар/ dпос.=140/40 мм В=93 мм -2 шт.
  7. 061.16 ком-т с тв. спл. нап. под евровагонку (тайга) d нар/dпос=160/40 мм В=11-22мм - 2 шт.
  8. Нож твердосплавный ТS14x14x2.0 30 град (TL15) для дерева 013771 TIGRA - 80 шт.
  9. Нож строгальный 230х30х3 HSS 18% W Pilana -8 шт. 39.2872.00.40 комплект фрез для изготовления бруса регулируемого ( 80 - 210 мм) - 1 шт.
  10. Комплект дополнительных колец для 39.2872.00 - 1 шт.
  11. Воздуховод из пластичного пвх армированный армированный ударопрочной спиралью Ф 160 мм-12 м.
  12. Мешок пылесборник ( нижний) для " УПВ - 2000-7000" -10 шт.
  13. ПФ-09-4В.160 Комплект фрез с мех. крепл. пластин для изготовления половой доски ф160х40х60 мм- 1 шт.
  14. ПФ-09-4В комплект ножей (8шт.) для половой доски В=60 мм -1 шт.
  15. 60.160.4.125.0.1.40 дюралевый барабан ф 125/40 мм В=160 мм(4-х нож) - 2 шт.
  16. Нож строгальный 160х30х3 HSS 18%W Pilana - 8 шт
  17. 01.2008.01.40 фреза пазовая на "Beaver" 145x40x(10-20) - 5шт.
  18. Измеритель влажности древесины игольчатый GANN compact (5%...20%)
  19. Фреза ДИ-170 брус стеновой 45мм - 2 шт.
  20. Распиловочные диски -10 шт.
  21. Фреза для изготовления плинтуса (8 видов) - 1 шт.
  22. Фреза иммитаци бруса -1 шт.
  23. Линия подачи лес для станка- 2 шт.
  24. Масло для редукторов" shell", шприцы для заливки и шприцовки станка
  25. Фрезы 70 % новые не использовались.

Технические характеристики QUADRO NS-623

Наименование Значение
Ширина обработки, мм 10-260
Толщина заготовки, мм 7-160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6 - 36
Скорость вращения  1,2 3 ,4 и 5 шпинделей , об/мин 6000
Скорость вращения  6-го шпинделя , об/мин 5000
Диаметр шпинделей, мм 50
Осевой ход горизонтальных шпинделей, мм 20
Осевой ход вертикальных шпинделей, мм 60
Диаметр инструмента на 1-м горизонтальном шпинделе, мм 125-160
Диаметр инструмента на вертикальных шпинделях 100-180
Диаметр инструмента на горизонтальных шпинделях, мм 100-200
Диаметр ножевого барабана на последнем нижнем горизонтальном шпинделе, мм 100-250
Максимальный диаметр устанавливаемой пилы на 6-ой шпиндель, мм 255
Максимальный высота пропила, мм 70
Мощность привода 1-го нижнего горизонтального шпинделя, кВт 7,5
Мощность привода 2-го правого вертикального шпинделя, кВт 7,5
Мощность привода 3-го левого вертикального шпинделя, кВт 7,5
Мощность привода 4-го верхнего горизонтального шпинделя, кВт 11
Мощность привода 5-го верхнего  горизонтального шпинделя, кВт 7,5
Мощность привода 6-го нижнего горизонтального шпинделя, кВт 37
Мощность привода подачи, кВт 5,5
Мощность двигателя перемещения подающей траверсы, кВт 0,4
Установленная мощность, кВт 84
Длина подающего стола, мм 1800
Вертикальный ход стола и горизонтальный ход линейки, мм 12
Диаметр подающих роликов, мм 140
Количество и ширина подающих роликов на валу, шт*мм 2*50
Габаритные размеры, мм 3400х2000х1960
Масса, кг 4100
