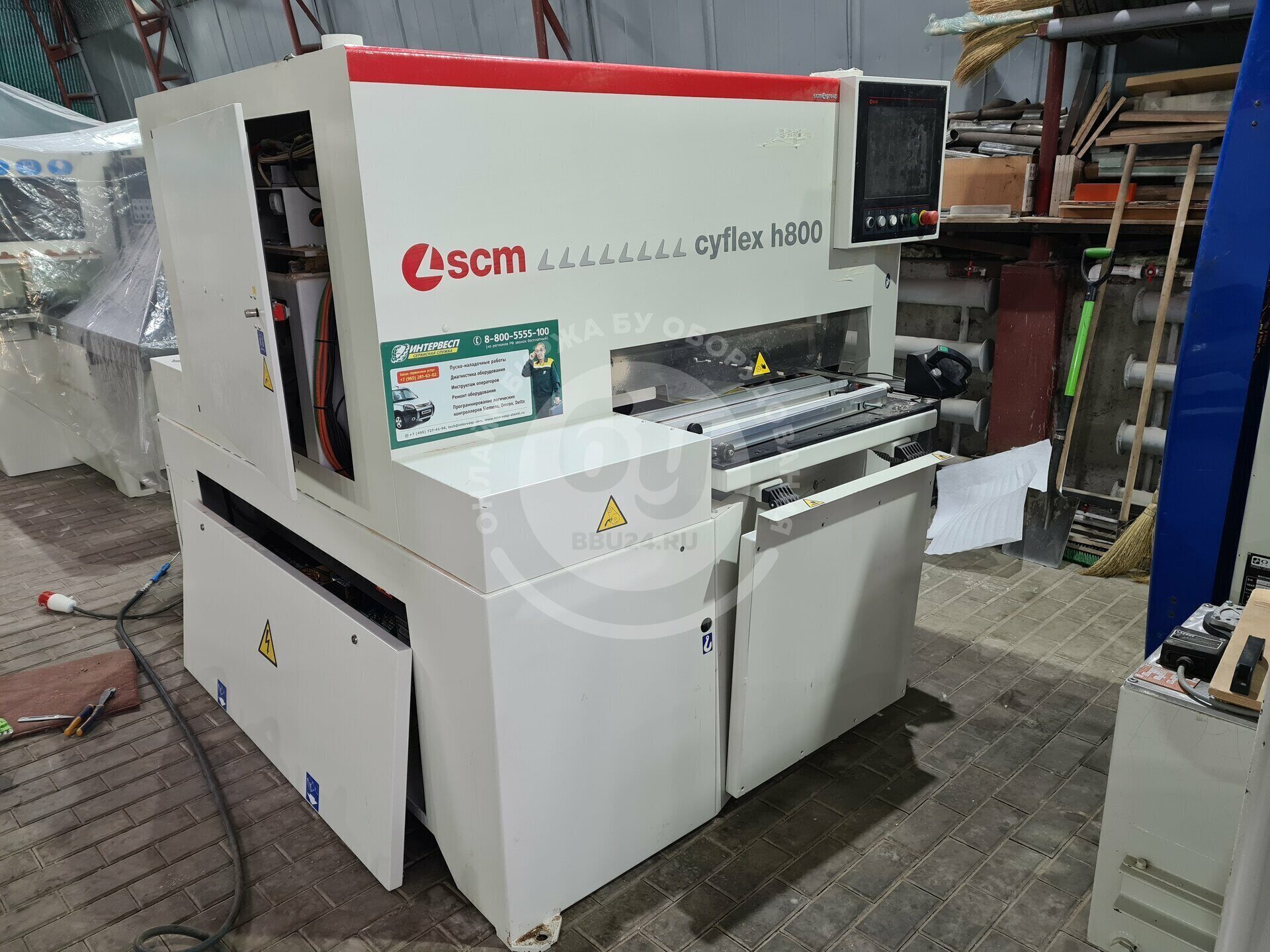

Описание сверлильно-присадочного станка с ЧПУ SCM Cyflex H800
- Год выпуска: 2012
- Состояние: б/у, хорошее, полностью рабочее.
- Производитель: SCM Group (Италия)
- Доставка в любой город России, Беларуси, Казахстана
- Произведем монтаж и наладку станка на Вашем производстве
Рабочая группа
Состоит из сверлильной головки на 8 вертикальных и 6 горизонтальных шпинделей, а также фиксированного пазовального агрегата с пильным диском.
Сверлильный агрегат — «F14»
- 8 независимых вертикальных сверлильных шпинделей
- посадочная резьба: M10/диам.11 мм
- расстояние между шпинделями 32 мм без инструмента, без посадочного зажима
- 6 горизонтальных шпинделей
- 2 двойных сверлильных головки в направлении оси Х
- 1 двойная сверлильная головка в направлении оси Y
- посадочная резьба: M8/диам.9 мм
- частота вращения 4000 об/мин
- вертикальное ON-OFF пневматическое перемещение каждого шпинделя 60 мм без инструмента, без посадочного зажима
- встроенный фиксированный пильный агрегат для фрезерования пазов по оси «Х»
- частота вращения 6000 об/мин
- мощность двигателя 2,2 кВт
- макс. диаметр инструмента 120 мм без инструмента
Перемещение рабочей группы и захвата по осям:
Перемещение по прямолинейным призматическим направляющим на линейных подшипниках с рециркуляцией шариков в направлениях X, Y и Z.
Позиционирование с высочайшей точностью с использованием шарико-винтовой пары с рециркуляцией шариков.
Позиционирование детали и рабочей группы производится посредством приводов и электродвигателей "DC".
Централизованная смазка станка
Все смазочные штуцеры для подвижных элементов сгруппированы на одном участке. Таким образом, оператор в короткое время может осуществить ежедневное техническое обслуживание станка.
Пульт управления ЧПУ
Модуль управления спроектирован для сверлильных и пазовальных центров,
Простое графическое программирование на сенсорном экране 15".
Характеристики программного обеспечения:
Программирование
- параметрическое, графическое и ISO;
- редактор с графическими и текстовыми подсказками;
- автоматическая оптимизация сверления
Включенные опции
- линейный калькулятор;
- графический симулятор;
- автодиагностика ошибок и столкновений с текстовыми сообщениями
Конфигурация
- интерфейс на языках (I - GB - F - D - E);
- возможность менять скорость обработки ручной корректировкой в программе
Станок в базовой комплектации отвечает установленным нормам безопасности
Технические характеристики SCM Cyflex H800
| Наименование | Значение |
| ПЕРЕМЕЩЕНИЕ ПО ОСЯМ | |
| Максимальная длина панели | 3000 мм |
| Минимальная длина панели | 200 мм |
| Максимальная ширина панели | 800 мм |
| Минимальная ширина панели | 80 мм |
| Максимальная толщина панели | 60 мм |
| Минимальная толщина панели | 10 мм |
| Максимальная скорость по оси Х | 20 м/мин |
| Максимальная скорость по оси Y | 20 м/мин |
| РАБОЧАЯ ГРУППА | |
| Количество вертикальных шпинделей | 8 шт. |
| - по оси Х | 5 шт. |
| - по оси Y | 3 шт. |
| Количество горизонтальных шпинделей | 6 шт. |
| - по оси Х | 2х2 шт. |
| - по оси Y | 1х2 шт. |
| Мощность двигателя | 2,2 кВт |
| Скорость вращения шпинделей | 4000 об/мин |
| Макс. диаметр диска встроенного пильного агрегата (ось Х) | 120 мм |
| Скорость вращения диска | 6000 об/мин |
| ДАННЫЕ | |
| Потребление сжатого воздуха | 450 Nl/цикл |
| Производительность аспирационной установки | 4300 м³/ч |
| Необходимая скорость потока в системе аспирации | 30 м/сек |
| Установленная мощность | 5 кВт |
| Подсоединение аспирации | 150+120+120 мм |
| Вес | 1350 кг |
Технические характеристики SCM Cyflex H800
| Наименование | Значение |
| ПЕРЕМЕЩЕНИЕ ПО ОСЯМ | |
| Максимальная длина панели | 3000 мм |
| Минимальная длина панели | 200 мм |
| Максимальная ширина панели | 800 мм |
| Минимальная ширина панели | 80 мм |
| Максимальная толщина панели | 60 мм |
| Минимальная толщина панели | 10 мм |
| Максимальная скорость по оси Х | 20 м/мин |
| Максимальная скорость по оси Y | 20 м/мин |
| РАБОЧАЯ ГРУППА | |
| Количество вертикальных шпинделей | 8 шт. |
| - по оси Х | 5 шт. |
| - по оси Y | 3 шт. |
| Количество горизонтальных шпинделей | 6 шт. |
| - по оси Х | 2х2 шт. |
| - по оси Y | 1х2 шт. |
| Мощность двигателя | 2,2 кВт |
| Скорость вращения шпинделей | 4000 об/мин |
| Макс. диаметр диска встроенного пильного агрегата (ось Х) | 120 мм |
| Скорость вращения диска | 6000 об/мин |
| ДАННЫЕ | |
| Потребление сжатого воздуха | 450 Nl/цикл |
| Производительность аспирационной установки | 4300 м³/ч |
| Необходимая скорость потока в системе аспирации | 30 м/сек |
| Установленная мощность | 5 кВт |
| Подсоединение аспирации | 150+120+120 мм |
| Вес | 1350 кг |
