Описание многопильного станка HNS-110

  • Год выпуска: 2017
  • Состояние: отличное, можно проверить в работе.
  • Производитель:  MS Maschinenbau (Германия)
  • Доставка в любой город России и Беларуси.
  • Монтаж и наладка станков на Вашем производстве.

НАЗНАЧЕНИЕ:

Многопильные станки серии HNS отлично подходят для массового роспуска бруса. Ширина распила в 750 мм является достаточной для роспуска бруса даже от лесопильных рам! Высота пропила 200 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 19 пильных полотен. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи с учетом мощности установленного двигателя.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Многопильные станки серии HNS получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

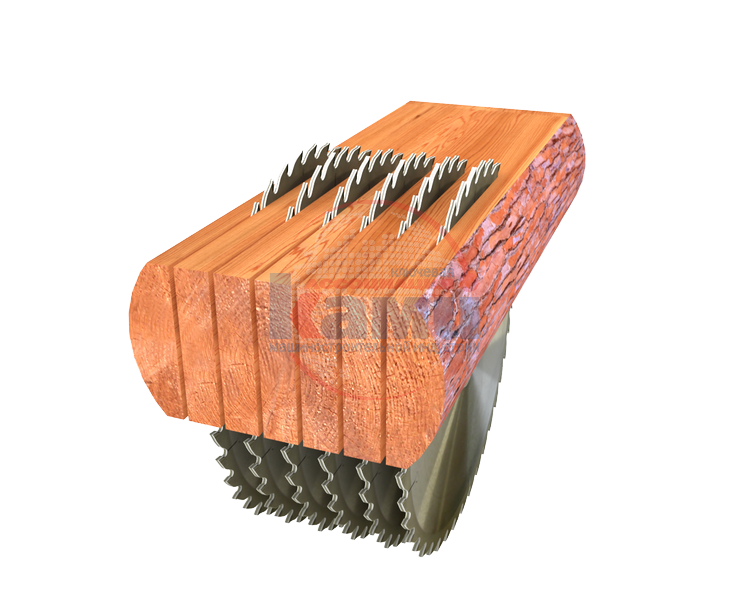

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина многопильного дискового станка HNS

МАССИВНАЯ СТАНИНА

Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм.

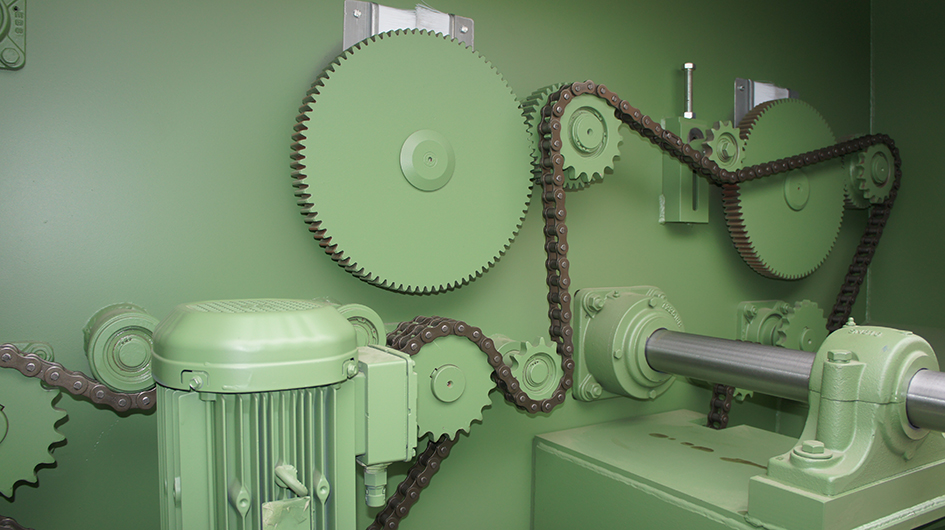

МЕХАНИЗМ ПОДАЧИ

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна.

Подающие вальцы многопильного дискового станка HNS

ПОДАЮЩИЕ ВАЛЬЦЫ

Рифленые подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов. Верхние подающие вальцы осуществляют надежный прижим собственным весом.

Многопильный дисковый станок HNS, регулировка верхних вальцов

РЕГУЛИРОВКА ВЕРХНИХ ВАЛЬЦОВ

Регулировка верхних подающих вальцов по толщине бруса осуществляется вручную – маховиком, расположенным на корпусе станка. По желанию заказчика возможно оснащение электромеханической регулировкой.

ПИЛЬНЫЙ УЗЕЛ

Шпиндель пильного узла установлен на высокоточных подшипниках, исключающих биение пильного вала. Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 19 дисковых пил.

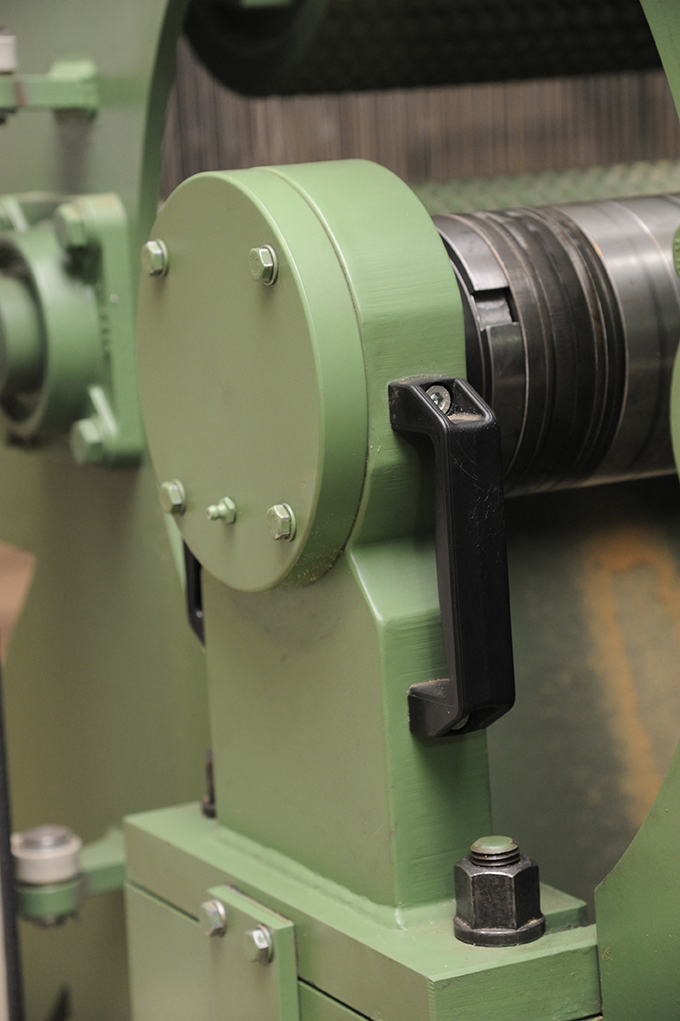

ТРЕХОПОРНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО ВАЛА

Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора имеет быстросъемное исполнение для замены постава пил.

Многопильный дисковый станок HNS регулировка скорости подачи материала

РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛА

Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин.

Многопильный дисковый станок HNS, когтевая защита

ДВОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

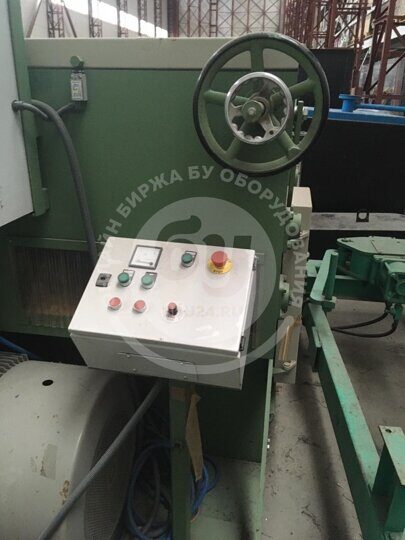

Пульт управления многопильного дискового станка HNS

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен амперметр.

Многопильный дисковый станок HNS удаление отходов

УДАЛЕНИЕ ОТХОДОВ

Под пильным узлом предусмотрен технологический проем для удаления отходов. По специальному заказу возможно изготовление аспирационного отверстия в нижней части станка вместо технологического проема для удаления отходов (как показано на фото).

Многопильный дисковый станок HNS защита электропроводки

ЗАЩИТА ЭЛЕКТРОПРОВОДКИ

Вся электропроводка станка закрыта металлическим профилем.

Технические характеристики HNS-110

Наименование Значение
Максимальная высота пропила, мм 200
Минимальная высота пропила, мм 15
Максимальное расстояние между крайними пилами, мм 750
Просвет станка, мм 750
Скорость  подачи (бесступенчатая), м/мин 5,30 (70) *
Мощность эл. двигателя пильного вала, кВт 110
Мощность эл. двигателя подачи, кВт 3
Диаметр пильного вала, мм 75
Максимальный диаметр пил, мм 575
Макс. кол-во пил, шт. 11
Ширина обрезки кромок (для станков серии BV), мм 25 - 450
Время установки заданных размеров (для станков серии BV), с 0,2 - 1,0
Габаритные размеры:
Длина, мм 2300
Ширина, мм 2700
Высота, мм 2100
Вес, кг 4400
